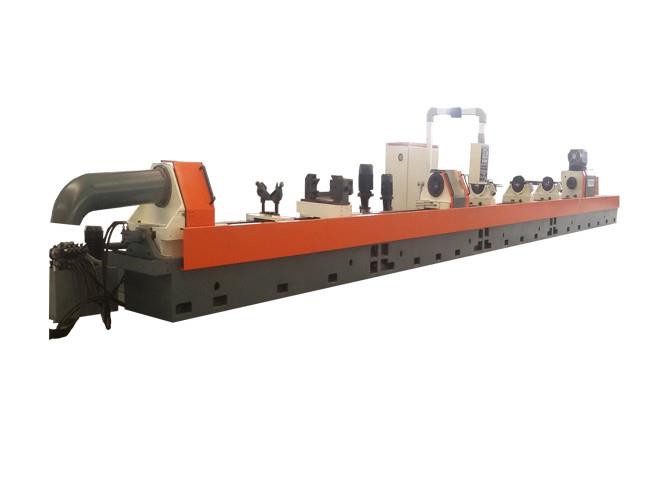

Łącząc maszynę Skiving Burnishing
Głębokie otwieranie i walcowanie maszyn CNC GG2120 przyjmuje metodę przetwarzania obrotowego posuwu przedmiotu obrabianego i narzędzia. Składa się głównie z łóżka, siedzenia pozycjonującego, uchwytu przedmiotu obrabianego, uchwytu przedmiotu obrabianego, podajnika oleju, wspornika masztu, skrzynki masztu, systemu podawania, układu chłodzenia, układu hydraulicznego, systemu sterowania CNC i innych elementów.
Średnica wiercenia otworów wynosi: 38-200 mm. Długość robocza wynosi: 8000 mm. (Ten parametr dotyczy modelu GG2120x8000mm).

Opis produktu:
1. Łóżko: Złoże maszyny wykonane jest z integralnego złoża odlewniczego, poddanego procesowi starzenia, podwójnej prostokątnej szyny prowadzącej, dobrej sztywności i dużej nośności.
2. Siedzenie pozycjonujące: używane do pozycjonowania przedmiotu obrabianego i usuwania wiórów.
3. Wspornik przedmiotu obrabianego: dwa zestawy każdej obrabiarki, główną funkcją jest pomocnicza podpora przedmiotu, która jest wygodna dla mocowania obrabianego przedmiotu, a jego pozycja robocza jest mniejsza niż pozycja mocowania obrabianego przedmiotu.

4. Uchwyt przedmiotu obrabianego: Przyjmuje konstrukcję żelazną w kształcie litery V po obu stronach, aby zablokować obrabiany przedmiot i wytrzymać moment obrotowy skrawania.

5. Podajnik oleju: służy do podpierania narzędzia i masztu oraz doprowadzania chłodziwa do obszaru obróbki.

6. Uchwyt masztu: Tuleja tłumiąca maszt jest zamocowana na wsporniku i zastąpiona tuleją tłumiącą maszt, gdy maszt jest wymieniony. Łatwa wymiana i dobra powtarzalność.

7. Skrzynia masztowa: wybrany jest silnik wrzeciona, moc wynosi 60 kW, wrzeciono ma szeroki zakres stałej mocy, a drugi bieg służy do płynnej regulacji prędkości. Zakres prędkości wynosi 60-1000r / min.
8. Automatyczne urządzenie smarujące : Nasmarować szynę prowadzącą i parę śrub pociągowych.
9. System zasilania masztowego: 7,75kW Reduktor napędu serwomotoru prądu przemiennego jest połączony z mechanizmem wyjściowym zębatkowym, aby przekazywać duży moment obrotowy, dobrą sztywność i wysoką precyzję.
10. Układ chłodzenia: Układ chłodzenia przyjmuje konstrukcję zbiornika paliwa z podłożem. Olej do cięcia jest usuwany przez przenośnik wiórów łańcuchowych, a następnie filtrowany przez filtrację (filtracja zgrubna) - separator magnetyczny - precyzyjna filtracja trójfazowa.
11. Układ hydrauliczny: Położone w środku tylnej części obrabiarki główne komponenty hydrauliczne są wybrane z marki Tajwanu.

Parametry produktu :
