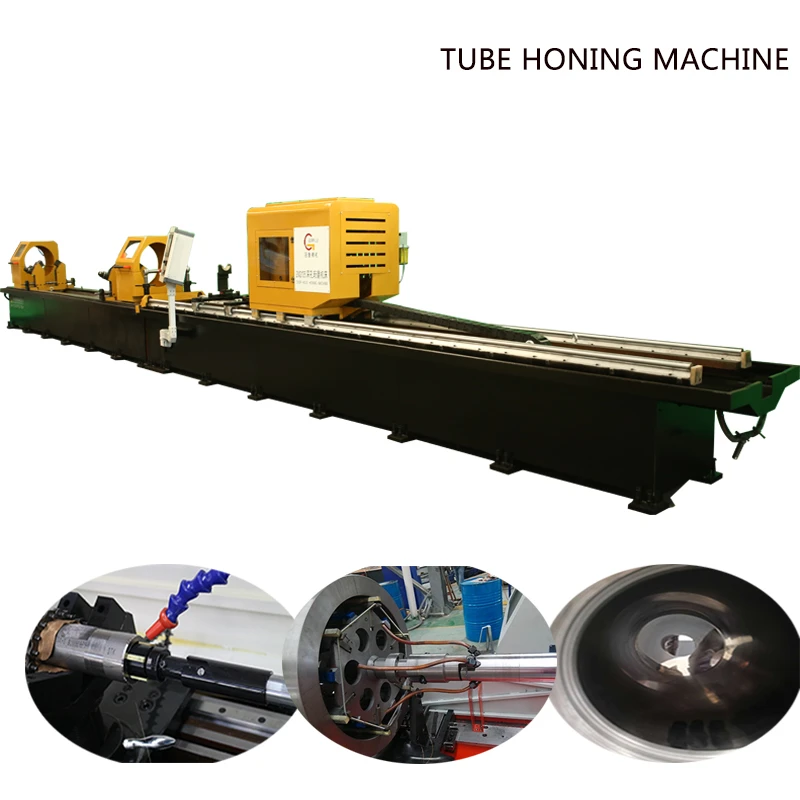

Maszyna do honowania rur do naprawy cylindrów

Honownica do rur to uniwersalna maszyna do honowania rur, która łączy w sobie najlepsze cechy innych maszyn Sunnen i General Hone. Precyzyjne wymiarowanie i wykańczanie długich i dużych otworów nigdy nie było łatwiejsze ani bardziej wydajne.

Rozszerzanie i dokręcanie głowicy honującej jest kontrolowane przez silnik serwo, który może nie tylko realizować zasilanie głowicy honującej pod stałym ciśnieniem, ale także realizować zasilanie głowicy honującej o stałej objętości.



Wprowadzenie do produkcji

CECHY :

• Sterowanie PLC i wyświetlacz cyfrowy umożliwiają pełną kontrolę i monitorowanie stanu maszyny
• Wbudowany miernik obciążenia wskazuje wysokie i niskie punkty w otworze rury, ponieważ operator może dostosować skok zgodnie z wymaganiami w celu uzyskania optymalnego czasu cyklu
• Operator może również rozpoznać ciasne miejsca w otworze podczas korzystania z funkcji cyklu o krótkim skoku i funkcji skoku spoczynkowego
• Modułowy system narzędzi do honowania stale kompensuje usuwanie naddatku i zużycie kamienia, aby zapewnić maksymalną wydajność maszyny przez cały czas
• Maszyna jest dostępna w modelach dwumetrowych, czterometrowych, sześciometrowych i ośmiometrowych, dostępnych jest kilka różnych systemów narzędziowych w zależności od konkretnego zastosowania
• Dożywotnia usługa aplikacji przy każdym zakupie maszyny

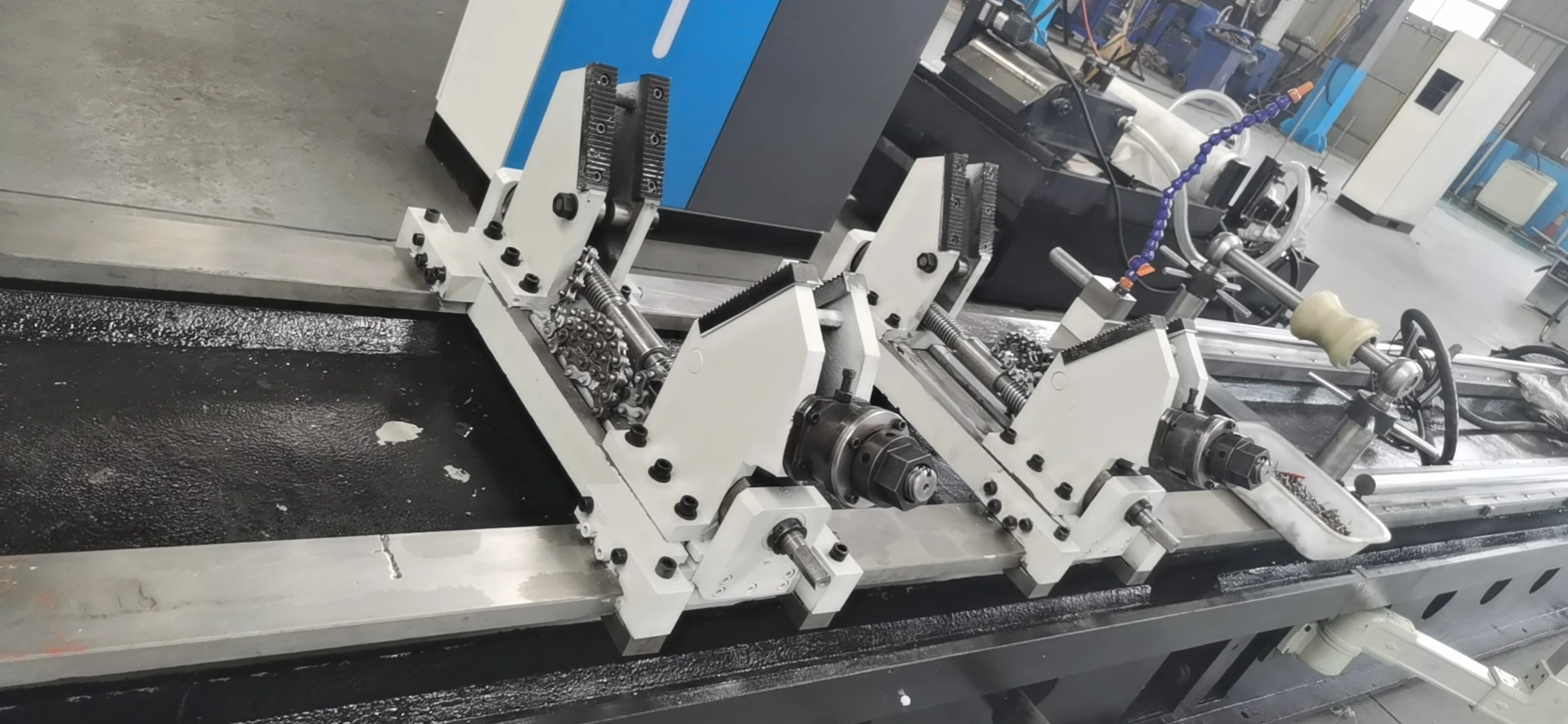

 Mocowanie przedmiotu obrabianego

Przedmiot obrabiany jest umieszczony na dwóch zestawach wsporników przedmiotu obrabianego typu V, a przedmiot obrabiany jest blokowany za pomocą łańcuchów zaciskowych do rur. Wspornik typu V można regulować ręcznie, aby dopasować mocowanie przedmiotów o różnych średnicach.

Główna struktura maszyny

Korpus łoża maszyny, skrzynka do honowania, 2 zestawy wsporników przedmiotu obrabianego, wspornik pręta do honowania, konstrukcja zębatki i zębnika, system chłodzenia, system sterowania Delta PLC, szafka elektryczna itp.

Oś CNC:

Oś Z1: Wzdłużny ruch posuwu skrzynki honującej (ruch posuwisto-zwrotny głowicy honującej), serwomotor napędza strukturę zębatki i zębnika poprzez reduktor.

Oś Z2: Kontrolowanie rozszerzania i kurczenia narzędzia, serwomotor napędza kołek rozprężny narzędzia, aby poruszać się osiowo przez reduktor

Łóżko maszyny

Maszyna przyjmuje łoże maszyny odlewniczej, o wysokiej sztywności i stabilności, po dwóch zabiegach starzenia eliminuje naprężenia wewnętrzne, stabilizację struktury i wielkości oraz poprawę właściwości mechanicznych.

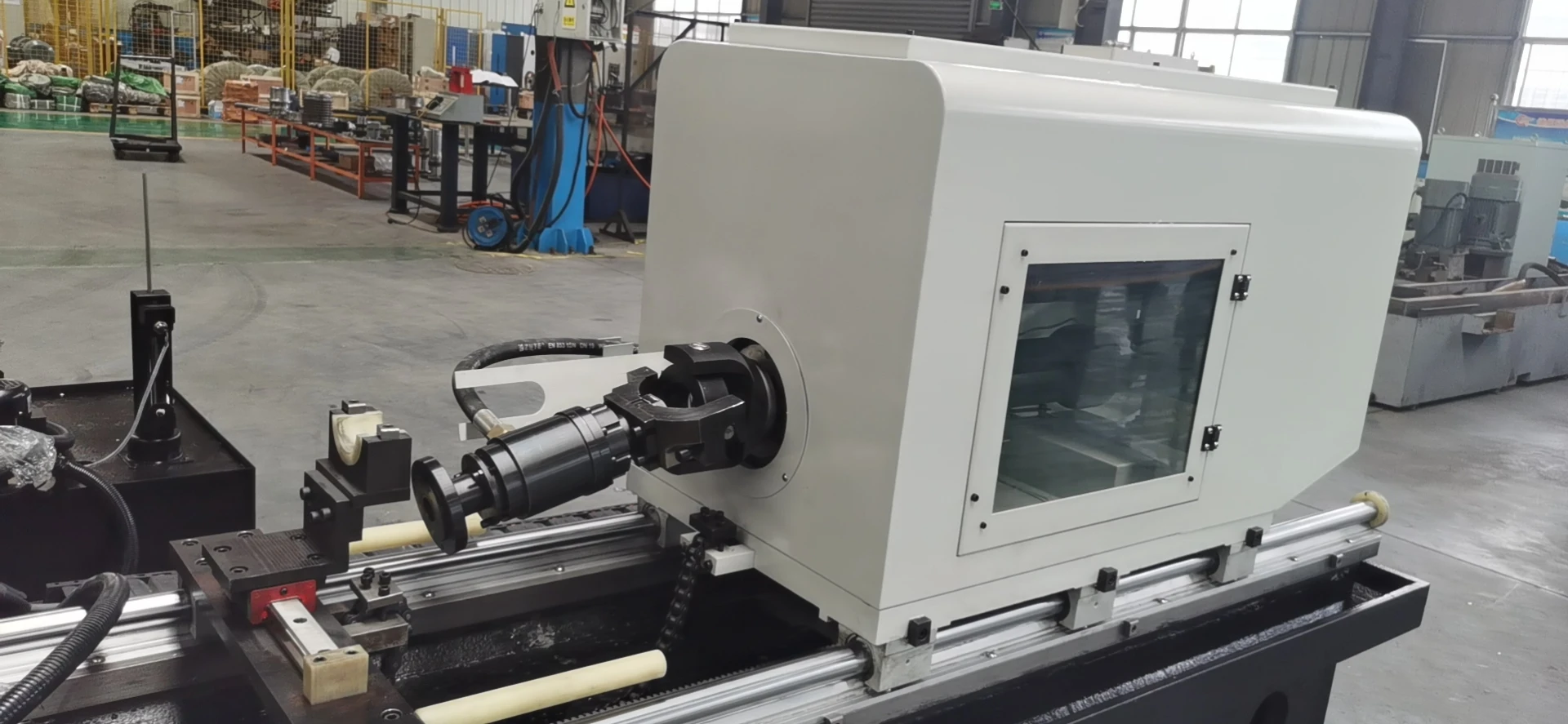

Pudełko do honowania

Służy do napędzania obrotu głowicy honującej, a prędkość narzędzia można regulować bezstopniowo.

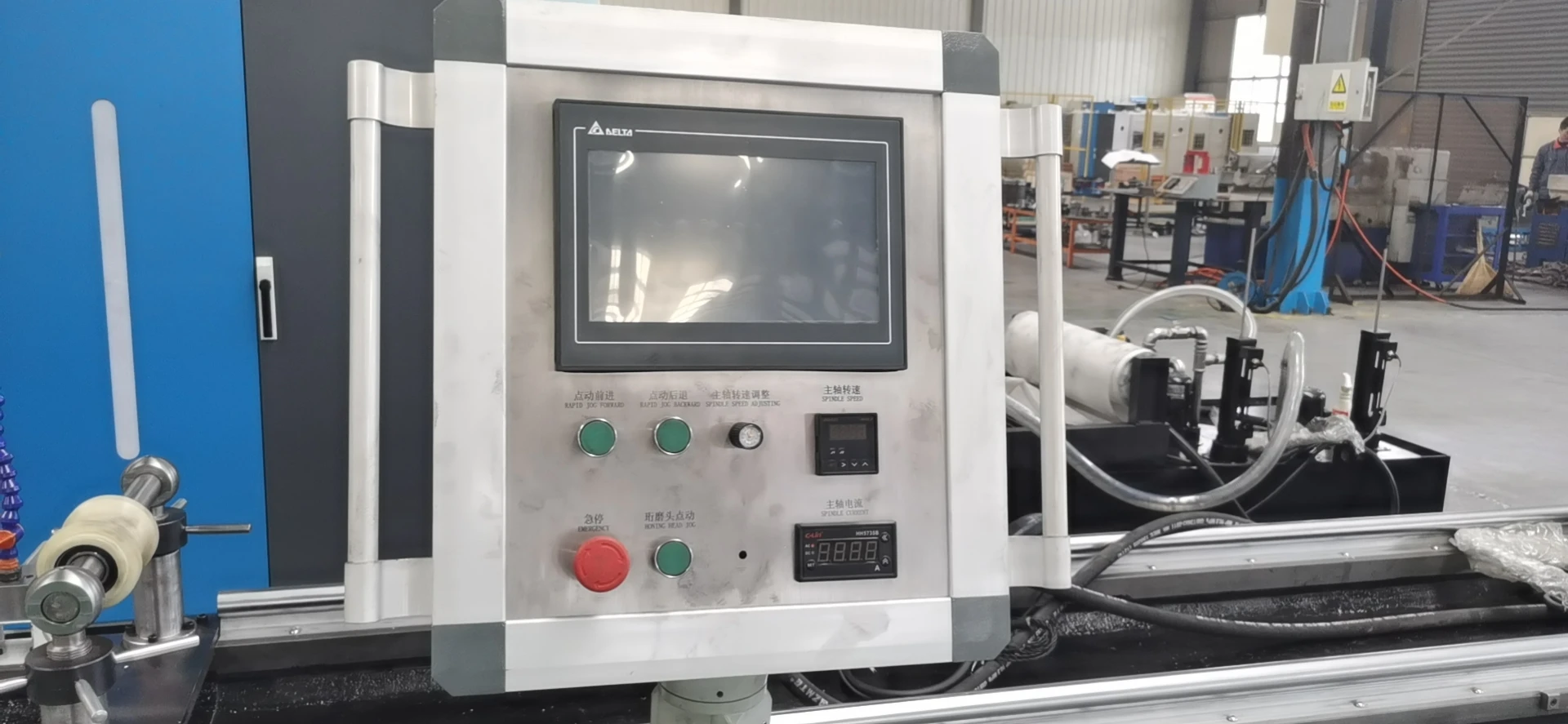

Układ sterowania

Sterowanie Delta PLC.



Zdjęcia firmowe:

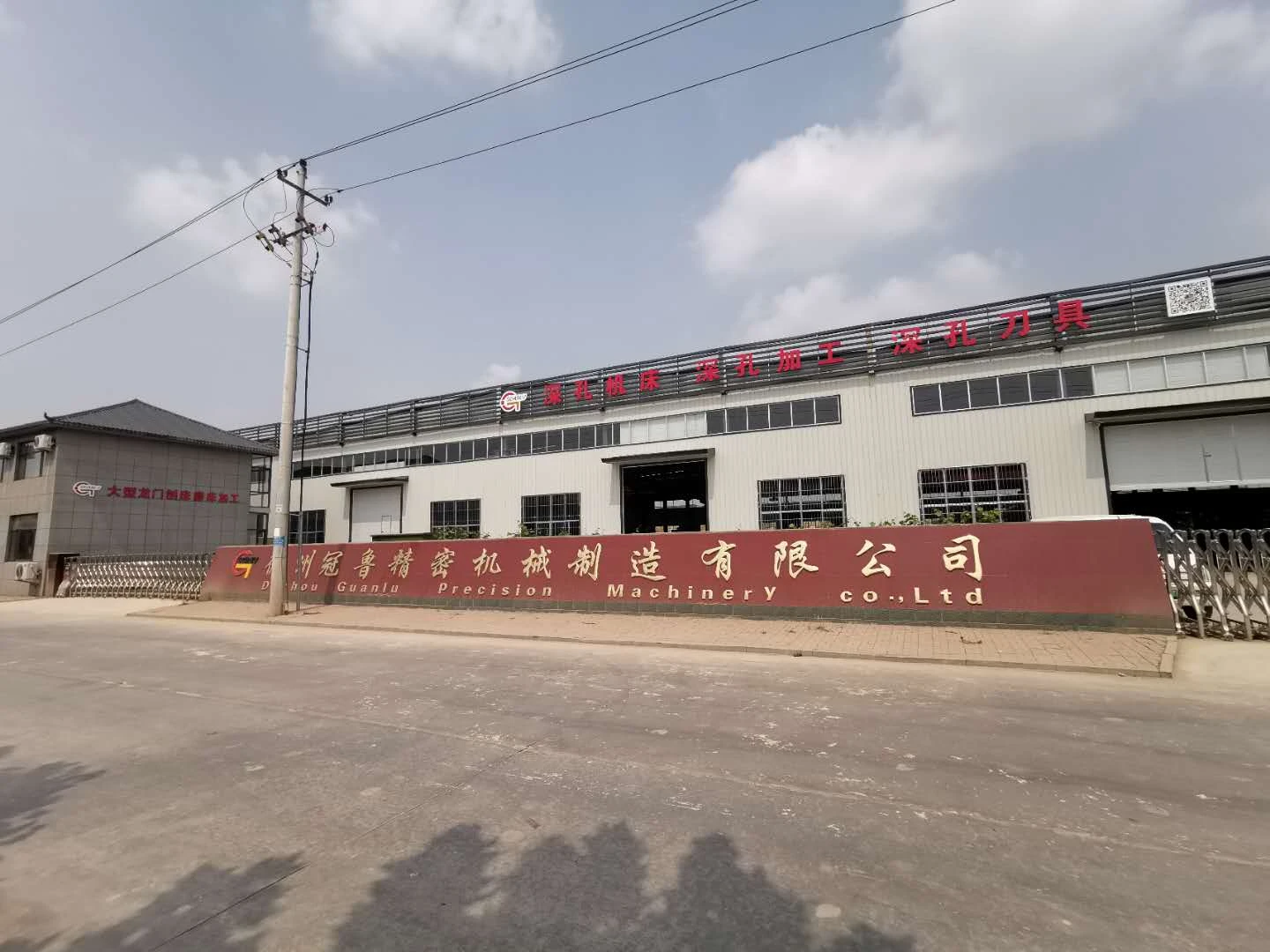

Roślina 1

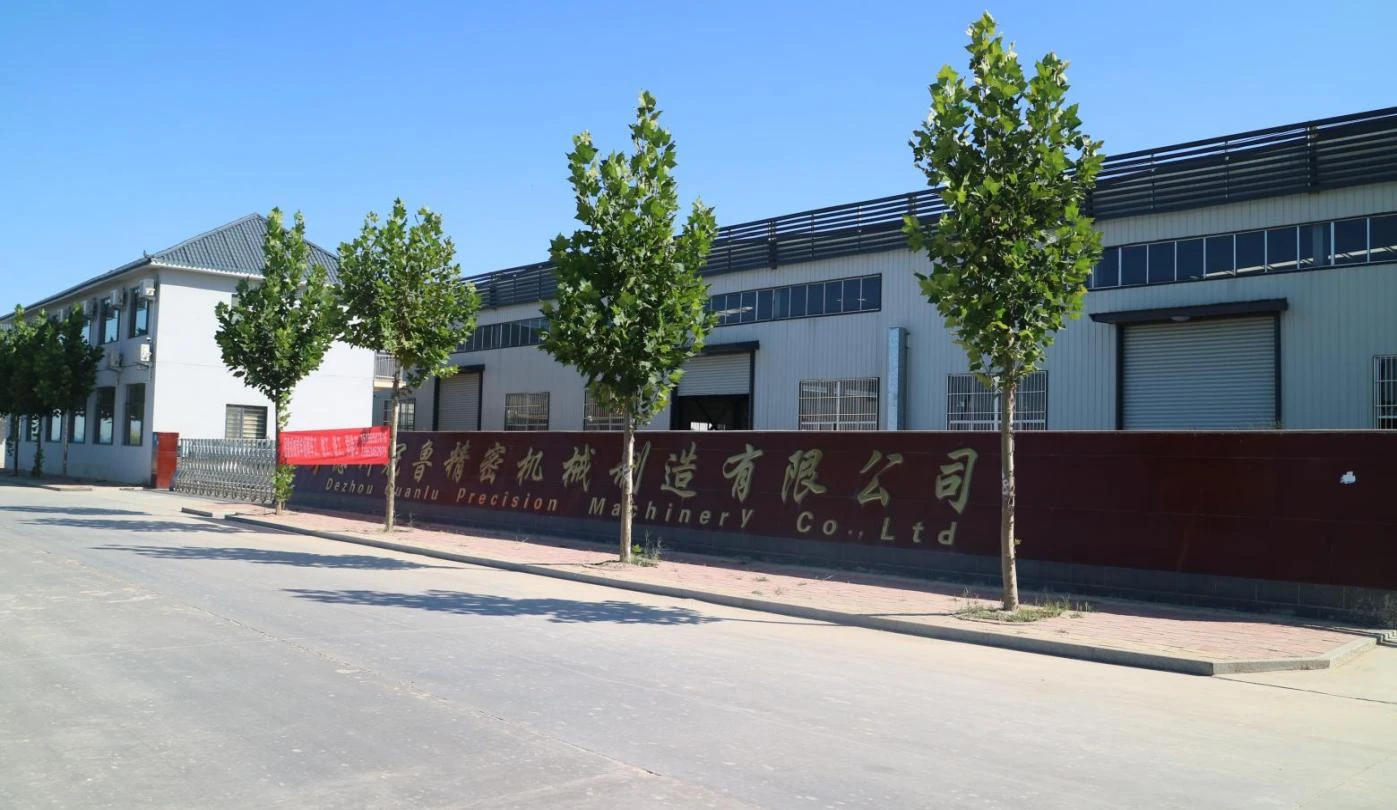

Roślina 2

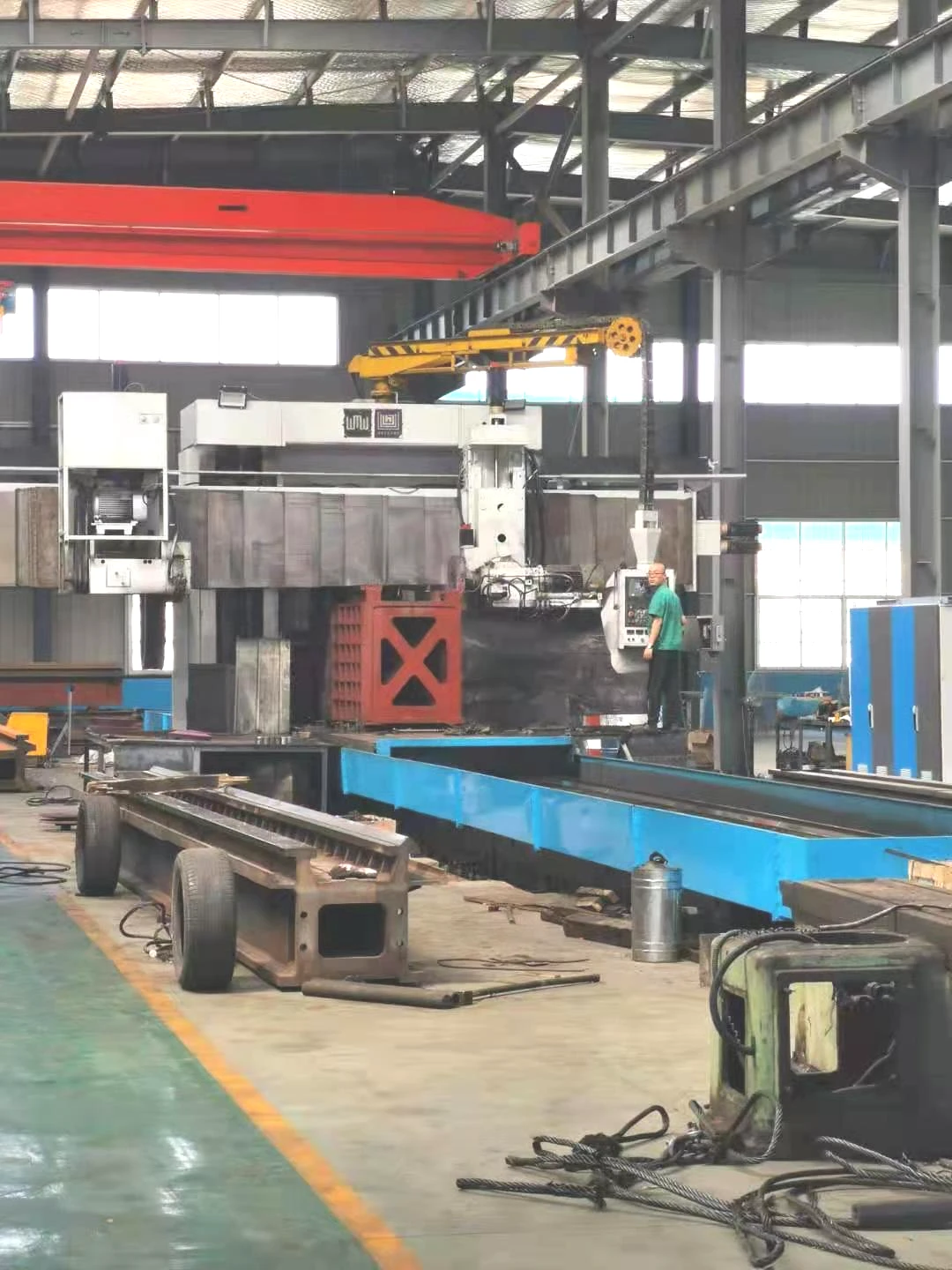

                                              Szlifierka do szyn prowadzących 12M Niemcy HECKERT

Dokładność liniowa obróbki: tolerancja co 1000mm/2-3um.
